V svetu industrijske avtomatizacije so servo pogoni kot »možgani« natančno-nadzorovane opreme, ki nadzira vsako gibanje motorja. Toda kako ga lahko učinkovito uporabljate in nadzorujete, ko imate ta ključni del opreme? Ne skrbite, danes vam bo Tonghang razkril skrivnosti nadzora servo pogona in razkril štiri običajne metode nadzora, od katerih ima vsaka svoje prednosti. Razumevanje teh metod vas bo približalo temu, da postanete inženir elektrotehnike!
I. Nadzor V/I točke: preprosto in neposredno "osnovno delovanje"
1. Razkrito načelo: Predstavljajte si PLC ali drug krmilnik kot "poveljnika", ki izdaja ukaze. Povezuje se z vhodnimi točkami servo pogona prek digitalnih izhodnih točk in pošilja signale visoke in nizke ravni. Ti signali delujejo kot preprosta navodila, usmerjajo servo pogon k zagonu in zaustavitvi ali določajo vrtenje motorja naprej in nazaj ter lahko preklapljajo med različnimi stopnjami hitrosti.
2. Prednosti: Ta metoda se odlikuje po preprostosti in čistosti. Povezava s strojno opremo je enostavna kot gradniki, stroški pa nizki. Posebej primeren je za scenarije, kjer zahteve glede natančnosti krmiljenja niso tako stroge in je krmilna logika razmeroma preprosta, kot so nekatere majhne avtomatizirane proizvodne linije, ki morajo izvesti samo osnovni zagon/ustavitev in preprosto prilagajanje hitrosti.
3. Manjše pomanjkljivosti: Vendar pa je njegova funkcionalnost omejena. Tako kot vojak, ki lahko izvaja samo preproste ukaze, ne more obvladati zahtevnejših nalog nadzora gibanja. Poleg tega je v primerjavi s poznejšimi metodami najenostavnejša v smislu natančnosti in hitrosti upravljanja.

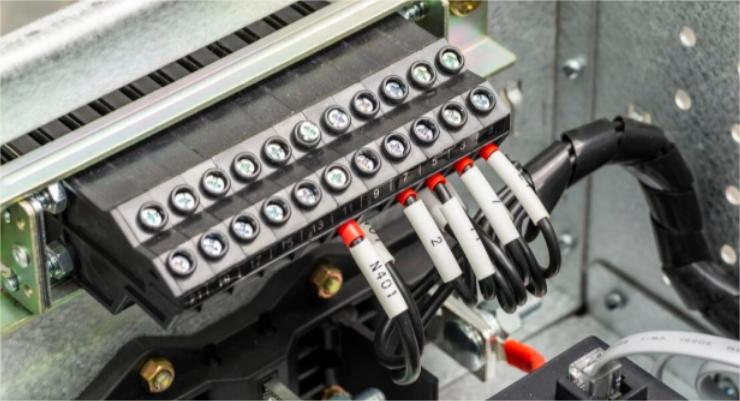

II. PLC Pulse Control: mojster natančnega pozicioniranja
1. Osnovno načelo:PLC deluje kot "impulzni oddajnik", ki pošilja impulzne signale servo gonilniku. Servo gonilnik kot natančen "matematični genij" natančno nadzoruje vrtilni kot in hitrost motorja glede na število in frekvenco prejetih impulzov. Preprosto povedano, število impulzov je "števec" za položaj vrtenja motorja, frekvenca impulzov pa je "regulator" za hitrost motorja.
2. Prednosti:Visoka natančnost pozicioniranja je njegova "ubijalska značilnost", zaradi česar je zelo učinkovit pri avtomatizirani opremi, kot so CNC obdelovalni stroji in roboti, ki zahtevajo izjemno visoko pozicionirno natančnost, vse do milimetra ali celo več. Nadzor hitrosti je tudi prilagodljiv in vsestranski; frekvenco impulza je mogoče povečati za doseganje večjih hitrosti in zmanjšati za doseganje počasnejših hitrosti, kar zlahka izpolnjuje različne zahteve glede hitrosti.
3. Slabosti:Vendar pa postavlja visoke zahteve za PLC. Med -hitrostnim impulznim izhodom pomembno vplivajo dejavniki, kot je cikel skeniranja PLC-ja. Poleg tega ima impulzni signal omejeno razdaljo prenosa, zaradi česar je primeren za nadzor na-razdalje, vendar je njegova učinkovitost na velikih razdaljah omejena.

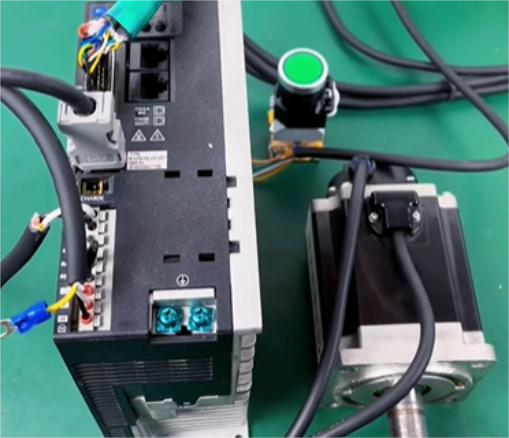

III. Nadzor komunikacijskega vodila: »Upravitelj« več-omrežnih naprav
1. Princip delovanja: z uporabo specializiranih komunikacijskih protokolov, kot so Profibus, CANopen in EtherCAT, so PLC-ji ali drugi glavni krmilniki in servo pogoni povezani kot "informacijska avtocesta" (bus), kar omogoča dvosmerni prenos podatkov. Glavni krmilnik lahko izdaja različne ukaze in parametre servo pogonom ter spremlja informacije o statusu, ki jih posredujejo pogoni v realnem času in usklajuje operacije.
2. Močne prednosti: To je zmogljivo orodje za timske operacije, ki enostavno omogoča omrežni nadzor več servo pogonov, centralizirano upravljanje in spremljanje sta vetrič, kot bi poveljnik istočasno nadzoroval več vojakov. Komunikacijske hitrosti so bliskovite, velike količine podatkov se hitro prenašajo, zapleteni ukazi za nadzor gibanja in nastavitve parametrov se obravnavajo z lahkoto, visoko-natančen, visoko{3}}zmogljiv nadzor gibanja pa je na voljo. Poenostavljeno je tudi ožičenje, ki odpravlja kup signalnih linij, s čimer se občutno poveča zanesljivost sistema in zmožnosti proti -motenjem.
3. Nizka ovira za vstop: Vendar pa je začetna naložba nekoliko velika in zahteva izbiro opreme, ki podpira ustrezne protokole, kar povzroči visoke stroške strojne opreme. Poleg tega je konfiguriranje in odpravljanje napak v komunikacijskem protokolu kot reševanje zapletene uganke, ki od tehničnega osebja zahteva visoko raven strokovnega znanja; ukvarjati se morajo z znanjem posamezniki.
IV. Analogni nadzor napetosti: Strokovnjaki za regulacijo hitrosti
1. Osnovna analiza: PLC ali drug krmilnik se spremeni v "regulator napetosti", ki oddaja analogne napetostne signale 0-10V ali -10V-+10V servo gonilniku. Voznik natančno uravnava hitrost in smer motorja glede na velikost in predznak napetosti; višja napetost povzroči večjo hitrost, znak pa določa smer in deluje v popolni harmoniji.
2. Ključne prednosti: Nadzor hitrosti je gladek kot svila, kar omogoča stalno prilagajanje hitrosti. Zelo uporaben je pri aplikacijah, ki zahtevajo pogosto prilagajanje hitrosti in visoko natančen nadzor hitrosti, kot so nekatere tiskarske opreme in tekstilni stroji. Hitrost odziva je tudi hitra, brez zamika.
3. Pomanjkljivosti: Na žalost so analogni signali preveč "občutljivi" in jih zlahka prizadenejo motnje, kar zahteva skrbno ožičenje in ustrezno zaščito. Natančnost krmiljenja je omejena; celo majhna nihanja moči lahko zlahka vplivajo na delovanje. Poleg tega se osredotoča predvsem na hitrost, kar otežuje natančno pozicioniranje, kar ima za posledico nekoliko neuravnoteženo uporabo.
Vsak od štirih načinov krmiljenja servo pogonov ima svoje prednosti:
Nadzor IO točke je preprost in nizek-cen;
PLC impulzni nadzor ponuja natančno pozicioniranje; krmiljenje komunikacijskega vodila je primerno za scenarije z visokimi-zahtevami, ki vključujejo mreženje z več-napravami; in analogno krmiljenje napetosti zagotavlja gladko regulacijo hitrosti.
V praktičnih aplikacijah je treba ustrezno metodo nadzora izbrati na podlagi celovitega upoštevanja posebnih delovnih pogojev, zahtev glede nadzora in stroškovnega proračuna za rešitev vaših najbolj perečih težav. Tonghang, kot vodilni proizvajalec servo pogonov na Kitajskem, ima dolgoletne bogate izkušnje in močno tehnično ekipo, ki izpolnjuje potrebe različnih scenarijev!
